O-Rings: Τι είναι, πώς λειτουργούν και πού χρησιμοποιούνται

Τα O-Rings αποτελούν ένα από τα πιο διαδεδομένα εξαρτήματα στεγανοποίησης στη βιομηχανία. Παρά την απλή κατασκευή τους, καλύπτουν ένα τεράστιο εύρος εφαρμογών, από υδραυλικά και πνευματικά συστήματα μέχρι αντλίες, βαλβίδες, κινητήρες και βιομηχανικό εξοπλισμό.

Τι είναι το O-Ring;

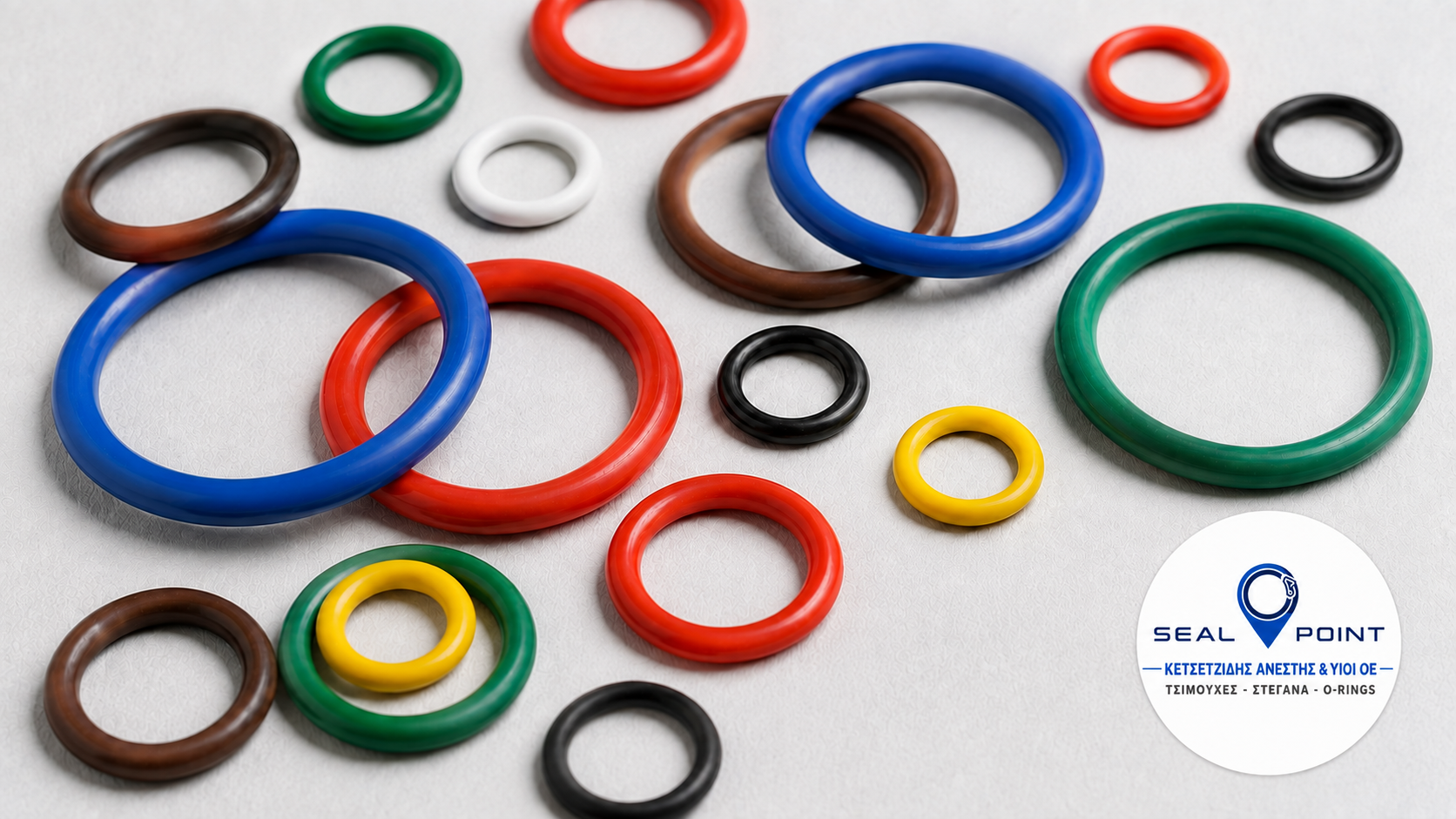

Το O-Ring είναι ένας ελαστικός δακτύλιος με κυκλική διατομή. Τοποθετούμε το O-Ring μέσα σε μια ειδικά διαμορφωμένη εγκοπή και, κατά τη συναρμολόγηση, οι δύο επιφάνειες συμπιέζουν τον δακτύλιο.

Με αυτόν τον τρόπο, το O-Ring δημιουργεί ένα στεγανό φράγμα και περιορίζει ή αποτρέπει τη διαρροή υγρών και αερίων.

Πώς λειτουργεί;

Η λειτουργία του O-Ring βασίζεται στην ελεγχόμενη παραμόρφωσή του. Κατά τη συναρμολόγηση, οι επιφάνειες συμπιέζουν τον δακτύλιο, ο οποίος καλύπτει το μεταξύ τους κενό.

Παράλληλα, η πίεση του συστήματος ωθεί το O-Ring προς την επιφάνεια στεγανοποίησης και ενισχύει τη στεγανότητα. Ωστόσο, για να λειτουργήσει σωστά, χρειάζεται τις κατάλληλες διαστάσεις, το σωστό υλικό και τη σωστή σχεδίαση της εγκοπής.

Πού χρησιμοποιούνται τα O-Rings;

Τα O-Rings καλύπτουν τόσο στατικές όσο και δυναμικές εφαρμογές.

Στις στατικές εφαρμογές δεν υπάρχει σχετική κίνηση μεταξύ των επιφανειών. Για παράδειγμα, συναντάμε τέτοιες εφαρμογές σε φλάντζες, καπάκια, συνδέσεις σωληνώσεων και βαλβίδες.

Αντίθετα, στις δυναμικές εφαρμογές υπάρχει κίνηση, όπως σε έμβολα, άξονες και κυλίνδρους. Σε αυτές τις περιπτώσεις χρειάζεται μεγαλύτερη προσοχή στην τριβή, στη λίπανση, στην ταχύτητα και στη φθορά του υλικού.

Ενδεικτικά, τα O-Rings καλύπτουν εφαρμογές σε:

• Υδραυλικά και πνευματικά συστήματα
• Αντλίες και βαλβίδες
• Βιομηχανικά μηχανήματα
• Κινητήρες και μειωτήρες
• Εξοπλισμό τροφίμων και φαρμακευτικών εφαρμογών
• Συστήματα νερού, λαδιού, αέρα, καυσίμων και χημικών

Από ποια υλικά κατασκευάζονται;

Η επιλογή του κατάλληλου υλικού εξαρτάται από το μέσο λειτουργίας, τη θερμοκρασία, την πίεση και τις απαιτήσεις της εφαρμογής.

Τα συνηθέστερα υλικά είναι:

• NBR: Προσφέρει καλή αντοχή σε λάδια και γράσα και καλύπτει πολλές γενικές βιομηχανικές εφαρμογές.
• FKM: Παρουσιάζει υψηλή αντοχή στη θερμοκρασία, στα καύσιμα και σε αρκετά χημικά.
• EPDM: Αποτελεί συχνή επιλογή για νερό, ατμό και εφαρμογές που απαιτούν καλή αντοχή στο όζον και στις εξωτερικές συνθήκες.
• Silicone: Καλύπτει μεγάλο εύρος θερμοκρασιών και διάφορες ειδικές εφαρμογές.
• PTFE: Προσφέρει πολύ υψηλή χημική αντοχή και χαμηλή τριβή. Ωστόσο, παρουσιάζει διαφορετική συμπεριφορά από τα ελαστομερή O-Rings.

Επιπλέον, ειδικά υλικά καλύπτουν απαιτητικές εφαρμογές ή εφαρμογές που αφορούν τρόφιμα, πόσιμο νερό και φαρμακευτικά προϊόντα.

Πώς επιλέγουμε το σωστό O-Ring;

Για τη σωστή επιλογή ενός O-Ring πρέπει να γνωρίζουμε τα βασικά χαρακτηριστικά και τις συνθήκες λειτουργίας της εφαρμογής:

• Την εσωτερική διάμετρο
• Το πάχος της διατομής
• Το υλικό κατασκευής
• Το υγρό ή το αέριο της εφαρμογής
• Τη θερμοκρασία λειτουργίας
• Την πίεση του συστήματος
• Αν η εφαρμογή είναι στατική ή δυναμική

Η λανθασμένη επιλογή μπορεί να προκαλέσει διόγκωση, σκλήρυνση, ρωγμές, μόνιμη παραμόρφωση ή πρόωρη φθορά του O-Ring. Επομένως, ένα ακατάλληλο O-Ring μπορεί να οδηγήσει σε απώλεια στεγανότητας και διαρροές.

Μικρό εξάρτημα, σημαντικός ρόλος

Το O-Ring είναι ένα απλό και οικονομικό εξάρτημα. Ωστόσο, από αυτό μπορεί να εξαρτάται η σωστή λειτουργία ολόκληρου του συστήματος. Γι’ αυτό, πριν από κάθε επιλογή, πρέπει να εξετάζουμε την κατάλληλη διάσταση, το σωστό υλικό και τις πραγματικές συνθήκες λειτουργίας.

Η Sealpoint διαθέτει O-Rings σε μεγάλη ποικιλία διαστάσεων και υλικών, καθώς και λύσεις στεγανοποίησης για ειδικές βιομηχανικές εφαρμογές.

Επικοινωνήστε μαζί μας για να επιλέξουμε το κατάλληλο O-Ring για τη δική σας εφαρμογή.
